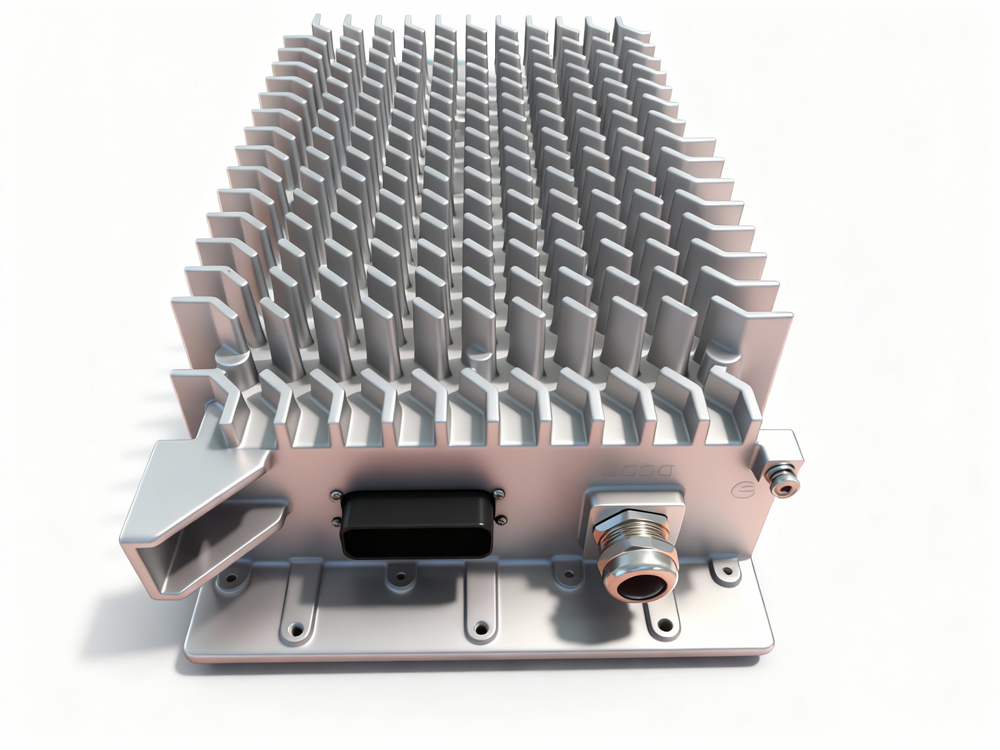

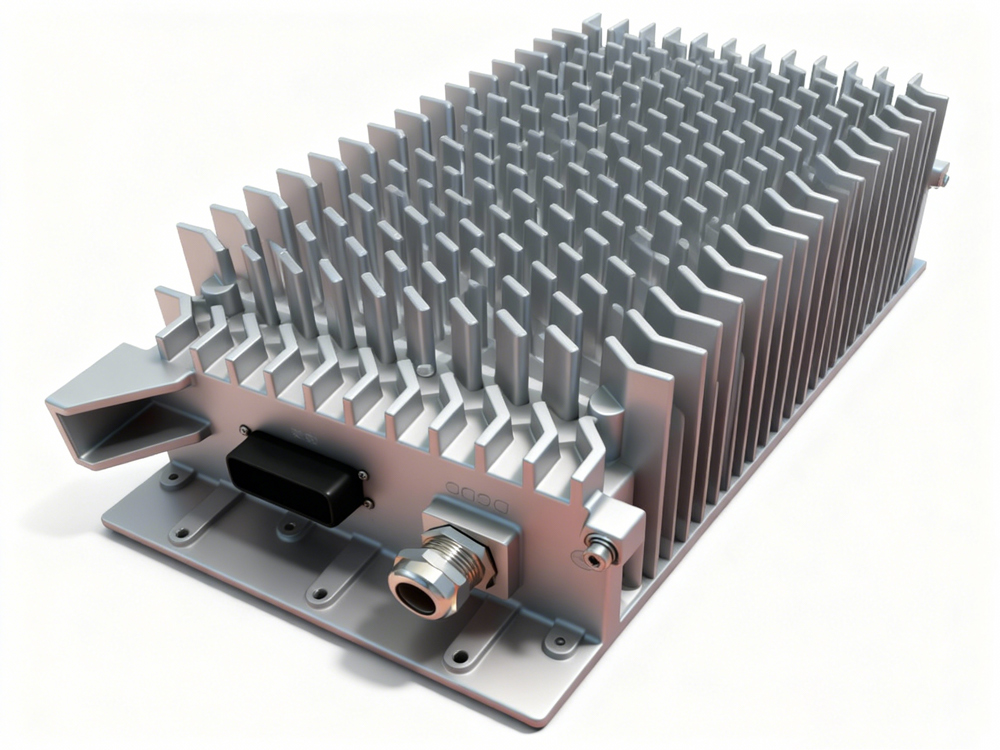

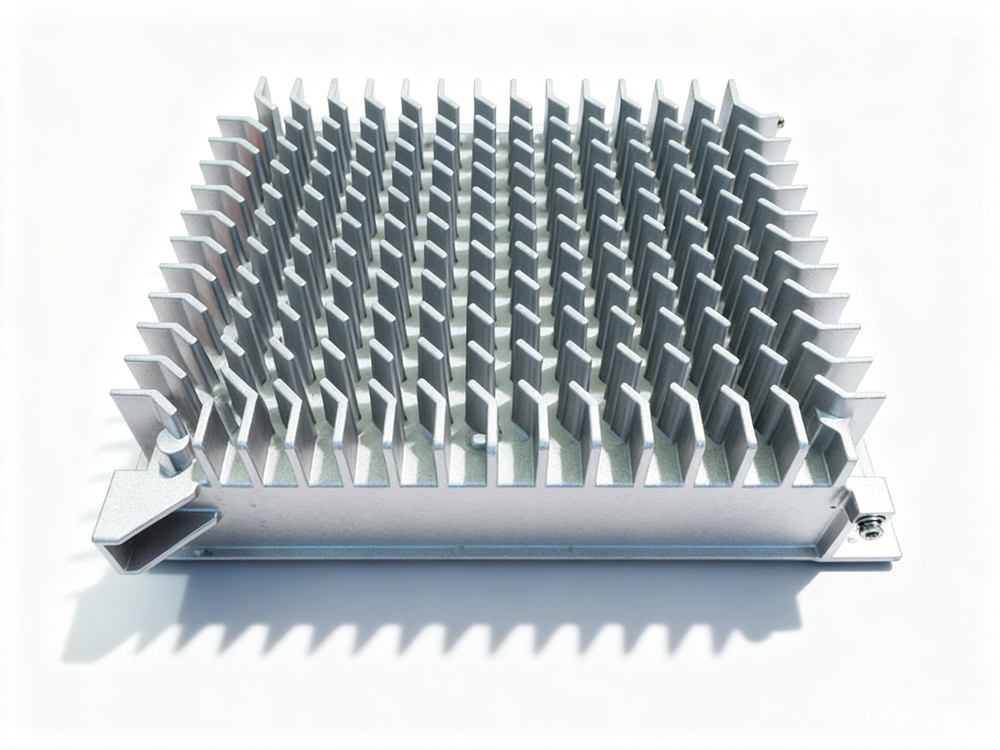

PDU 4 em 1

Sistema integrado de gestão de energia para veículos eléctricos: Visão geral do produto

Arquitetura do produto
O Sistema Integrado de Gestão de Energia (IPMS) para veículos eléctricos (EVs) inclui quatro módulos principais - Módulo de Controlo CCU, Conversor DC/DC, Inversor DC/AC e PDU - que funcionam em sinergia para garantir uma distribuição de energia eficiente, fiável e segura. Segue-se uma descrição pormenorizada da funcionalidade de cada componente e do seu funcionamento colaborativo:

1. Módulo de Controlo CCU (Unidade Central de Controlo)

Função:
Actua como o "cérebro" do sistema, supervisionando a lógica de controlo, o processamento de sinais e o diagnóstico de falhas.

• Monitoriza o estado em tempo real dos componentes do veículo (por exemplo, tensão da bateria, temperatura do motor).
• Executa algoritmos de controlo para atribuição de potência e proteção do sistema.
• Interfaces com o barramento CAN do veículo para comunicação com as ECU (unidades de controlo do motor).

Caraterísticas principais:

• Arquitetura baseada em microprocessador com firmware incorporado.
• Suporta actualizações over-the-air (OTA) para expansão funcional.

2. Módulo conversor DC/DC

Função:
Converte a CC de alta tensão (300-800V) do conjunto de baterias em CC de baixa tensão (12V/24V) para sistemas auxiliares.

• Alimenta os circuitos de iluminação, de informação e lazer e de controlo.
• Mantém a estabilidade da tensão durante as alterações dinâmicas da carga.

Caraterísticas principais:

• Capacidade de conversão bidirecional (carga/descarga).
• Isolamento galvânico entre os circuitos de alta tensão e de baixa tensão.

3. Módulo inversor CC/CA

Função:
Converte energia CC em energia CA para motores e acessórios de alta tensão.

• Acciona motores de tração, compressores de ar condicionado e bombas hidráulicas.
• Permite a travagem regenerativa através da conversão de corrente alternada em corrente contínua.

Caraterísticas principais:

• Comutação de alta frequência (20-50 kHz) para um design compacto.
• Saída PWM sinusoidal para eficiência do motor >95%.

4. PDU (Unidade de distribuição de energia)

Função:
Gere a distribuição de alta tensão e a segurança.

• Controla as vias de carga/descarga.
• Proporciona proteção contra sobrecarga/curto-circuito.
• Monitoriza o isolamento de alta tensão e a temperatura.

Caraterísticas principais:

• Caixa com classificação IP67 para ambientes agressivos.
• Circuito de pré-carga integrado para limitar a corrente de arranque.

Operação sinérgica

1. Coordenação da UCC:
   A CCU analisa as entradas dos sensores e os comandos do veículo e, em seguida, emite instruções para os módulos DC/DC, DC/AC e PDU para otimizar o fluxo de energia.
2. Conversão de tensão:
   • O DC/DC assegura que os sistemas de baixa tensão recebem energia estável.
   • A CC/CA fornece energia CA variável aos motores com base nas condições de condução.
3. Rede de segurança PDU:
   A PDU ajusta dinamicamente as rotas de energia enquanto protege contra falhas, garantindo a conformidade com as normas de segurança funcional ISO 26262.

Vantagens técnicas

• Integração compacta: Reduz a complexidade da cablagem em 40% em comparação com sistemas discretos.
• Eficiência: >98% eficiência de conversão combinada (CC/CC + CC/CA).
• Escalabilidade: Design modular - híbridos suaves de 48V a EVs completos de 800V.

Aplicações

• VEs de passageiros (BEVs/PHEVs)
• VEs comerciais (autocarros, carrinhas de entregas)
• Máquinas todo-o-terreno (camiões mineiros, empilhadores)

Soluções personalizadas disponíveis para temperaturas extremas (-40°C a +125°C) e ambientes de alta vibração.

Modelo	NB100-D-055-01 5-PC	NB100/101-D-150-030	NB100-D-075-020	NB100-D-015-PDU	NB100-PDU-2DA-040-D-060
Nome	Sistema de controlo inteligente 4 em 1	Controlador de acionamento combinado Sync/Async	Controlador de unidade 2 em 1	PDU + DCDC	Controlador de acionamento auxiliar 4 em 1
Potência do inversor	5.5KW	15KW	7,5KW	/	5KW + 5KW
Alimentação DC/DC	1.5KW	3KW	2KW	1.5kW	6KW
Aquecimento PTC Potência	24KW	/	/	12KW	/
Controlo da CCU	Integrado	/	/	/	/
Método de arrefecimento	Arrefecimento natural	Arrefecimento do ar	Arrefecimento do ar	Arrefecimento natural	Arrefecimento líquido
Índice de proteção	IP67	IP65	IP65	IP67	IP67
Comunicação	Barramento CAN	Barramento CAN	Barramento CAN	Barramento CAN	Barramento CAN
Dimensões (mm)	415×240×117	349×340×158	362×263×144	290×205×138	581×406×221
Aplicações	Armazenamento de energia, unidades arrefecidas a água	Autocarro elétrico	Autocarro elétrico/Cadeia de frio	Unidades arrefecidas a água	Camião pesado a hidrogénio
